烘烤煙熏爐
煙熏香味料以天然植物為原料，經干餾、提純精制而成，具有良好的增香防腐效果，主要用于制作各種煙熏風味肉制品、魚、豆制品、醬油、醋及調味料等。
利用煙熏香味料液熏食品是目前世界煙熏食品業廣為應用的方法，并視之為煙熏業最有前途的香料。液熏法其最突出的優點是：不含3，4－苯并芘致癌物質，熏制出的食品安全可靠；可大量減少傳統方法在廠房、設備等方面的投資；能實現機械化、電氣化、連續化生產作業，大大提高生產效率；其生產工藝簡單、操作方便、熏制時間短、勞動強度低不污染環境，且對產品起防腐、保鮮、保質用。
煙熏爐是肉制品熟化過程中必不可少的設備之一，本機具有蒸煮、干燥、加濕干燥、烘烤、煙熏、排風、清洗等功能。主機框架夾層均填充進口耐高溫聚氨脂發泡材料一次成型，使保溫效果增強，密封性好，節能高效。全自動煙熏爐的觸摸屏，可編程控制器及繼電器，電磁閥等關鍵電氣元件均采用進口產品。大視窗的人機界面，生動直觀地顯示設備運行狀態，可在運行中隨時調整時間、溫度、濕度、排風大小等狀態參數，操作非常簡單。具有優異的發煙及循環系統，可使爐內的煙霧均勻分布，從而使肉制品著色均勻，色澤美觀，保證產品具有較高的出品率。
性能特點：
1.本煙薰箱是在引進、消化德國同類產品技術基礎上研發出的新一代產品，具有耗能低和溫升快等優點。
2.設計采用德國循環風機葉輪，循環風道結構，有效提高風速25％，風速更均勻，箱體內溫度差更小，更大限度地保證箱體內部各點氣流狀態的一致性。
3.設備采用“U”型蒸汽熱交換器結構，提高換熱面積70％，加快升溫速度，保證產品溫升快和受熱一致性。
4.設備具有溫氣強排功能功，保證產品干燥均勻性，加快產品干燥進程，縮短加工時間。
5.設備采用雙速循環風機及1臺雙速強排風機，每臺風機功率僅為0.9/3KW，有效降低電功耗30％。風機電機兩端軸承裝有加油嘴。
6.設備采用氣控先導閥控制蒸汽流量, 蒸汽氣動閥采用不銹鋼材質，溫度控制精確，穩定，運行可靠。
7.箱體內外壁由SUS304優質不銹鋼制造，底板4 mm、內外側板1.5 mm、內頂板1.5 mm、內外門板1.5 mm、擋風板(304L)1.5mm。
8..設備采用優質密封條，密封好，無漏汽漏煙。
9..設備帶逃生裝置，能從煙薰箱內部打開箱門。門打開時，可以停留在95度角度位置，無自動開關現象。
10.設備采用耐高溫礦巖棉作箱體保溫材料，厚度60mm，保溫嚴密，外形平整。
11.設備配置專用清洗裝置，具有自動清洗功能，能對箱內各點進行清洗。
12.煙薰箱配置下進煙結構，并設有煙量可調風門；煙道管路短，污染少，拆洗方便。發煙器由SUS304優質不銹鋼制造，適用于標準木粒發煙；配有發煙溫度傳感器及滅火噴頭，防止木粒明火燃燒；能根據加工需求，控制煙霧濃度。
13.設備人機控制界面采用威倫通10英寸觸摸式控制屏, 歐姆龍PLC可編程控制器。電腦自動控制程序運行全過程，能夠動態顯示當前運行工序、設定時間、運行時間、設定溫度、設定爐體內溫度、濕度、產品中心溫度, 能顯示煙薰箱本體閥門、風機等設備的運行狀態、報警狀態等參數畫面。具有單臺設備在運行中修改設定參數、選擇設定程序的功能；具有報警功能，能發出聲光報警。
14.用戶可根據不同的工藝要求修改設定參數、選擇設定程序；控制系統能夠根據所選程序在干燥、煙薰蒸煮、烘烤全過程實現自動控制。
15.設備電氣元件采用歐姆龍、施耐德等進口或合資品牌，電器及元器件防護等級IP55以上。
煙熏爐參數表：
| 型號 |
電源 |
產量（車） |
功率（KW） |
外形尺寸 |
重量 |
備注 |
|
XDYX-1/1 |
AC380V/3P/PE |
1 |
28.1 |
1751x1700x2350 |
1300 |
電加熱 |
|
XDYX-1/2 |
2 |
11 |
2575x2430x3045 |
1800 |
|
|
|
XDYX-1/2D |
2 |
59 |
2575x2430x3045 |
1850 |
電加熱 |
|
|
XDYX-2/2 |
2 |
11 |
2730x2430x3040 |
2000 |
|
|
|
XDYX-2/3D |
3 |
88.5 |
4040x2500x3335 |
3100 |
帶烤 |
|
|
XDYX-2/4 |
4 |
24.3 |
5050x2150x3435 |
3800 |
|
|
|
XDYX-4/4 |
4 |
24.3 |
2735x3810x3485 |
3800 |
|
煙熏箱箱體：
|
單車 |
多車單列 |
多車雙列 |
|||||||||||
|
型號 |
XDYX-60 |
XDYX-70 |
XDYX-1/1 |
XDYX-2/1T |
XDYX-1/2 |
XDYX-2/2T |
XDYX-2/3T |
XDYX-1/4 |
XDYX-2/4T |
XDYX-2/8T |
XDYX-2/4 |
XDYX-4/4T |
|
|
架車數量 |
1 |
1 |
1 |
1 |
2 |
2 |
3 |
4 |
4 |
8 |
4 |
4 |
|
| 電機 |
kW |
3.5 |
3.5 |
3 |
9 |
9 |
9 |
12 |
15 |
15 |
27 |
15 |
15 |
|
電加 |
kW |
12 |
12 |
24 |
24 |
48 |
48 |
-- |
-- |
-- |
-- |
-- |
-- |
|
蒸汽加熱 |
6bar |
15 |
25 |
40 |
40 |
80 |
80 |
120 |
160 |
160 |
320 |
160 |
160 |
|
蒸汽加濕 |
kg/h |
15 |
25 |
40 |
40 |
80 |
80 |
120 |
160 |
160 |
320 |
160 |
160 |
|
水 3bar |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
壓縮空 6bar |
l/min |
5 |
5 |
10 |
10 |
15 |
15 |
20 |
20 |
20 |
30 |
20 |
20 |

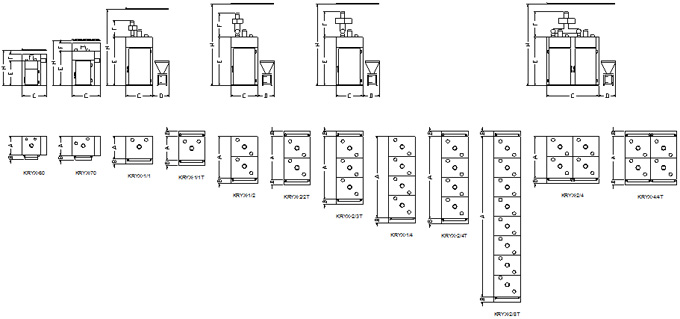

箱體尺寸：
| 長度A |
mm |
1060 |
1080 |
1270 |
1350 |
2350 |
2420 |
3500 |
4510 |
4580 |
8900 |
2350 |
2420 |
|
B |
mm |
250 |
250 |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
|
寬度C |
mm |
1320 |
1530 |
1460 |
1460 |
1470 |
1470 |
1470 |
1470 |
1470 |
1470 |
2870 |
2870 |
|
D |
mm |
- |
- |
930 |
930 |
930 |
930 |
930 |
930 |
930 |
930 |
930 |
930 |
|
高度E |
mm |
1370 |
1910 |
2700 |
2700 |
2700 |
2700 |
2700 |
2700 |
2700 |
2700 |
2700 |
2700 |
|
F |
mm |
360 |
450 |
900 |
900 |
1300 |
1300 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
|
空間高度H |
mm |
1950 |
2500 |
4200 |
4200 |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
|
架車尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
寬度 |
mm |
580 |
700 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
|
長度 |
mm |
700 |
800 |
1020 |
1020 |
1020 |
1020 |
1020 |
1020 |
1020 |
1020 |
1020 |
1020 |
|
高度 |
mm |
790 |
1250 |
1950 |
1950 |
1950 |
1950 |
1950 |
1950 |
1950 |
1950 |
1950 |
1950 |
|
層數 |
|
3 |
5 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
掛桿長度 |
mm |
540 |
660 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
990 |
|
木粒發煙器IS |
|
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
木粒尺寸 |
mm |
|
4-7 |
|
|
|
|
|
|
|
|
|
|
|
料斗容積 |
|
30 |
180 |
|
|
|
|
|
|
|
|
|
|
|
裝機功率 |
kw |
0.7 |
0.8 |
|
|
|
|
|
|
|
|
|
|
|
水 3bar |
m3/h |
0.5 |
1 |
|
|
|
|
|
|
|
|
|
|
|
壓縮空氣 6bar |
l/min |
15 |
5 |
|
|
|
|
|
|
|
|
|
|
|
寬度 |
mm |
- |
610 |
|
|
|
|
|
|
|
|
|
|
|
長度 |
mm |
|
1200 |
|
|
|
|
|
|
|
|
|
|
|
高度 |
mm |
|
1350 |
|
|
|
|
|
|
|
|
|
|
|
木屑發煙器NS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
木屑尺寸 |
mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
料斗容積 l |
|
|
25 |
|
|
|
|
|
|
|
|
|
|
|
裝機功率 |
kW |
|
150 |
|
|
|
|
|
|
|
|
|
|
|
水 3bar |
|
|
500 |
|
|
|
|
|
|
|
|
|
|
|
寬度 |
m3/h |
|
440 |
|
|
|
|
|
|
|
|
|
|
|
長度 |
mm |
|
1500 |
|
|
|
|
|
|
|
|
|
|
|
高度 |
mm |
|
25 |
|
|
|
|
|
|
|
|
|
|
